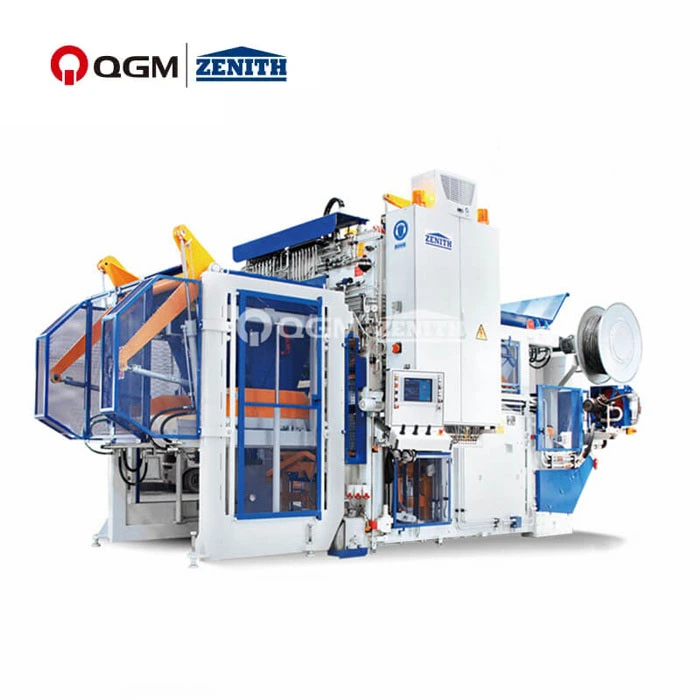

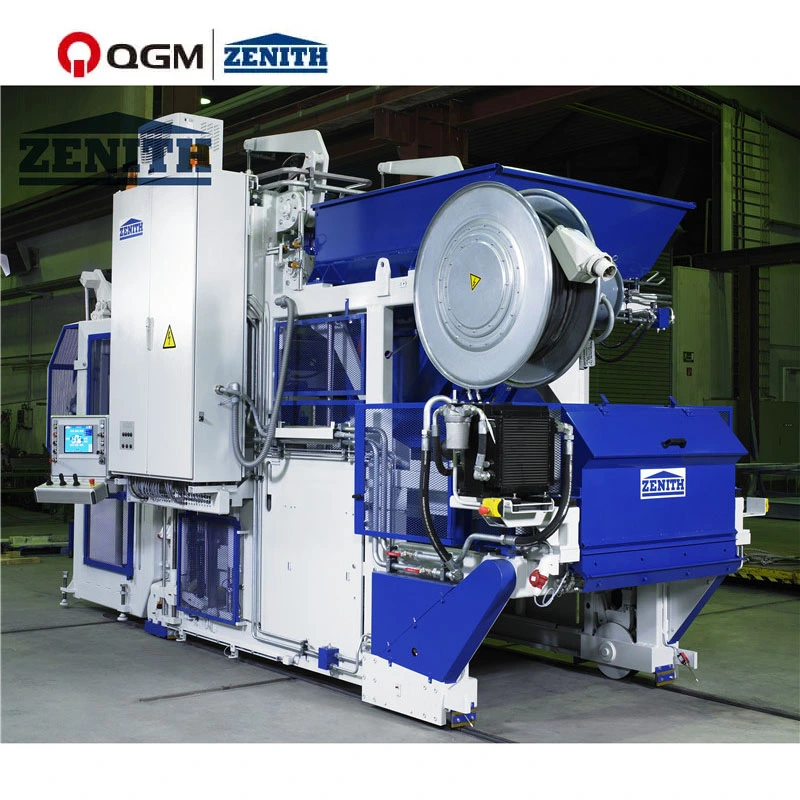

La machine de pose de briques mobile est entièrement fabriquée en Allemagne. D'excellentes caractéristiques telles que la production multicouche, une hauteur de produit de 50 mm et même jusqu'à 1 000 mm utilisée pour l'aménagement paysager, font de la Zenith 940 une véritable machine à blocs automatique polyvalente et très efficace. Dans l’ensemble, le Zenith 940 allemand est adapté aux produits spéciaux qui ne peuvent pas être fabriqués avec un équipement à palette unique.

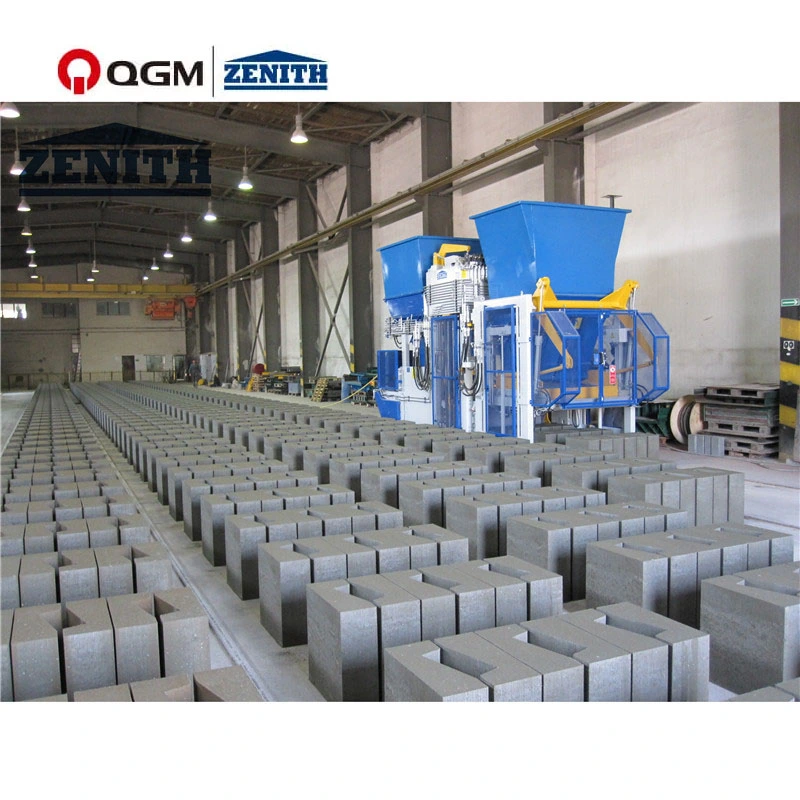

La machine de pose de briques mobile est une machine de fabrication de briques. Il est facile à utiliser et convient aux petites usines de briques. Il évolue avec le changement de chantier. Cet équipement ne nécessite pas de palette. Les briques pressées sont placées sur le chantier au fur et à mesure que la machine à briques se déplace, ce qui permet d'économiser beaucoup de coûts de palettes, mais la zone du chantier doit être suffisamment grande. La machine de pose de briques mobile adopte un système de contrôle intelligent PLC avancé, qui peut réaliser un dialogue homme-machine, un fonctionnement entièrement automatique, une analyse de signal aléatoire, un diagnostic automatique des défauts et divers réglages de paramètres. Cette machine présente les avantages d'une structure simple et compacte, d'une utilisation facile, d'un entretien facile, d'une faible consommation d'énergie et d'un rendement élevé.
Vidéo du produit
Principales caractéristiques technologiques
(1) L'écran tactile intuitif et piloté par menu rend le fonctionnement de la machine très simple. Les paramètres de production pour différents types de moules et programmes de production sont saisis et enregistrés à l'aide des masques de menu bien organisés. Un SPS Siemens rapide est utilisé pour le traitement du signal interne.
(2) Système hydraulique à haute efficacité. La puissance hydraulique utilise une haute pression à deux circuits; Système hydraulique avec deux pompes à piston Milti-Star. Il utilise une technologie hydraulique proportionnelle pour ajuster la vitesse et le travail en fonction des différents produits fabriqués. les mouvements hydrauliques peuvent être entraînés simultanément et indépendamment avec différentes vitesses et pressions et toutes les données peuvent être définies sur l'écran tactile. Toutes les informations telles que l'heure, le calcul, l'option, la vitesse et la pression hydrauliques peuvent être configurées via l'écran tactile.

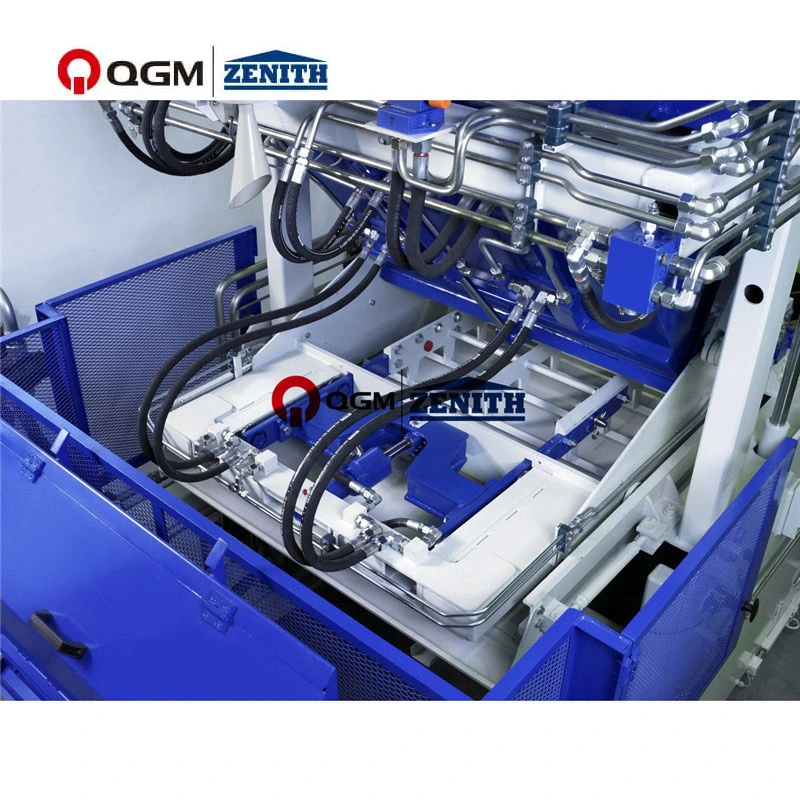

(3) Système de vibration à haute efficacité. La table vibrante est conçue pour avoir quatre niveaux de production différents ; La partie supérieure de la table vibrante est en deux parties afin d'obtenir une transmission de puissance uniforme et un compactage optimal ; Plaque d'usure remplaçable pour la protection des parties supérieures de la table vibrante ; La table vibrante pour l'acceptation de deux vibrateurs pour atteindre une force centrifuge maximale de 80 kN ; pour produire des blocs de 50 cm de haut, le cadre du moule est équipé de vibrateurs. (Peut être équipé de 2, 4, 6. 8 vibrateurs selon la hauteur du bloc), les moteurs de vibration utilisent des servomoteurs.
(4) Système d'alimentation en agrégats. Alimentateur à entraînement hydraulique ; peut ajuster les courses de la boîte d'alimentation sur un rail de haute précision à couple de fourmis variable en fonction de différents moules, diamètre de la roue de guidage de l'alimentation Ø 80 mm ; Grattoir pivotant à entraînement hydraulique (en trois parties) pour un nettoyage correct de la surface du moule ; La grille de distribution à entraînement hydraulique conduit à une répartition uniforme du béton dans le moule ; Brosse de nettoyage réglable en hauteur, fixée sur la paroi avant du tiroir d'alimentation pour le nettoyage des sabots de la tête de dameur...
Données techniques
Caractéristiques
Trémie de matériau de base
1 200 L
Boîte d'alimentation en matériaux de base
2 000L
Trémie à pigments
800L
Boîte d'alimentation en pigments
2 000L
Hauteur d'alimentation maximale du chargeur
2 800 mm
Taille de formage
Longueur maximale de formage
1 240 mm
Largeur de formage maximale (produisant sur la table vibrante)
1 000 mm
Largeur maximale de formage (produisant au sol)
1 240 mm
Hauteur du produit
Production multicouche
Hauteur minimale du produit (produisant sur la palette)
50mm
Hauteur max. du produit
250mm
Hauteur maximale d'empilage (palette + hauteur d'un produit à une couche)
640mm
Production de faible niveau sur palette
Hauteur max. du produit
600mm
Production de faible niveau au sol
Hauteur max. du produit
650mm
Production au sol
Hauteur max. du produit
1 000 mm
Hauteur minimale du produit
250mm
Poids de la machine
Sans dispositif de moule et de pigments
11,7 tonnes
Appareil à pigments
1,7 T
Taille de la machine
Longueur totale (sans dispositif pigmentaire)
4 400 mm
Longueur totale (avec dispositif pigmentaire)
6 380 mm
Hauteur totale max.
3 700 mm
Hauteur min.totale (hauteur de transport)
3 240 mm
Largeur totale (y compris le panneau de commande)
2 540 mm
Système vibrant
Force d'excitation maximale de la table vibrante
80KN
Force min.excitante de la vibration supérieure
40KN
Consommation d'énergie
Basé sur le nombre maximum de tables vibrantes
42KW
Capacité de production
Type de bloc
Dimensions (mm)
Photos
Quantité/Cycle
Temps de cycle
Capacité de production
(Par 8h)
Bloc creux
400*200*200
12
années 40
8 640 pièces
Pavé rectangulaire
200*100*60
54
38s
817m2
Pavé rectangulaire
(sans facemix)
200*100*60
54
36s
864m2
Pavés UNI
225*112.5*60-80
40
38s
757m2
Curstone
150*1000*300
4
46s
2,504 pcs
