Machine de fabrication de blocs de palettes simples

Model:Zenith 1500

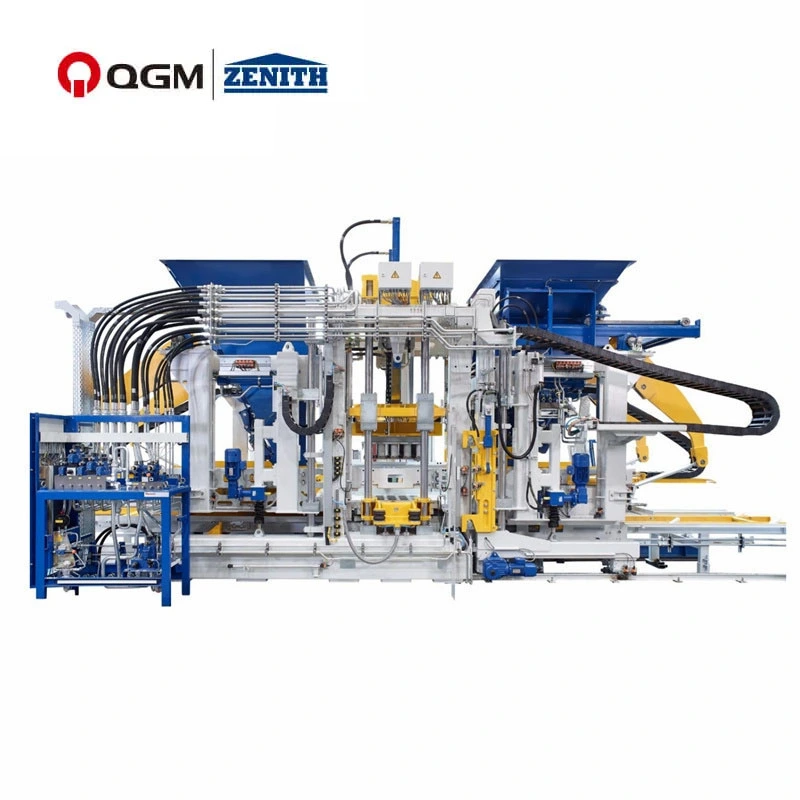

La nouvelle machine de fabrication de blocs de béton à palette unique haute performance ZENITH 1500-2 constitue la pièce maîtresse d'une production de blocs de béton de pointe et efficace. En plus d'une qualité et d'une productivité élevées, nos ingénieurs mettent un accent particulier sur la garantie d'un processus de production nécessitant peu d'entretien et sans problème. L'utilisation de raccords à vis permet un remplacement facile de toutes les pièces d'usure dans les plus brefs délais. Un système de changement rapide automatique de moules, divers équipements Colormix et autres équipements spéciaux ainsi que des dispositifs de nettoyage des têtes de pilon complètent notre programme de livraison.
De plus, l'usine est équipée d'un système révolutionnaire de contrôle et de diagnostic qui assiste l'opérateur de la machine pendant son travail et garantit ainsi toujours une production efficace.

La machine de fabrication de blocs à palette unique est une machine de fabrication de briques spécialement utilisée pour la production de blocs. La machine de fabrication de blocs de palettes simples adopte des cendres volantes, du sable de rivière, du gravier, de la poudre de pierre, des déchets de scories de céramsite, des scories de fusion et d'autres matériaux, ajoute une petite quantité de ciment et produit de nouveaux blocs de matériaux de mur. Ce type de machine de formage adopte généralement un mode de formage hydraulique, et il existe également un formage par vibration. La machine de fabrication de blocs de palettes simples présente les caractéristiques suivantes : mode de pression statique silencieux, pas de bruit, rendement élevé, haute densité, pas besoin d'entretien des palettes, cycle de maintenance court, moins de main d'œuvre, aucune exigence particulière pour le terrain de travail et une grande variété de produits. La machine de fabrication de blocs à palette unique convient à la production de blocs à haute résistance, tels que les briques standard, qui sont généralement plus résistantes que les briques d'argile traditionnelles en appuyant de haut en bas et en vibrant fortement pendant la production. De plus, en remplaçant différents moules, la machine peut également produire des produits en blocs de diverses formes et spécifications, tels que des blocs de murs extérieurs, des blocs de murs intérieurs, des blocs de murs fleuris, des blocs de sol, des blocs de remblai, des blocs de chaussée et des bordures autobloquants, etc. qui sont largement utilisés dans les domaines de la construction tels que les bâtiments, les routes, les places, la conservation de l'eau et les jardins.‌


Vidéo du produit


Principales caractéristiques technologiques

(1) Le système de compactage servo de haute qualité nommé Ultra-Dynamic est synonyme d'un compactage très élevé et d'une dynamique extrême. Elle garantit ainsi une production rapide et efficace de produits de première qualité. Ce système de vibration offre de nombreux avantages, notamment pour les produits de grand volume ainsi que pour les produits haut de gamme fabriqués avec une pré-vibration et une vibration intermédiaire. Le système fonctionne sans bain d'huile, favorisant une production respectueuse de l'environnement et nécessitant peu d'entretien.

(2) L'utilisation de raccords à vis pour la table vibrante, la traverse du moteur et les parties latérales du châssis est une particularité de cette machine. Il est unique sur le marché car il peut s’adapter aux conditions de production du client. La construction vissée assure également des connexions résistantes et une excellente stabilité.

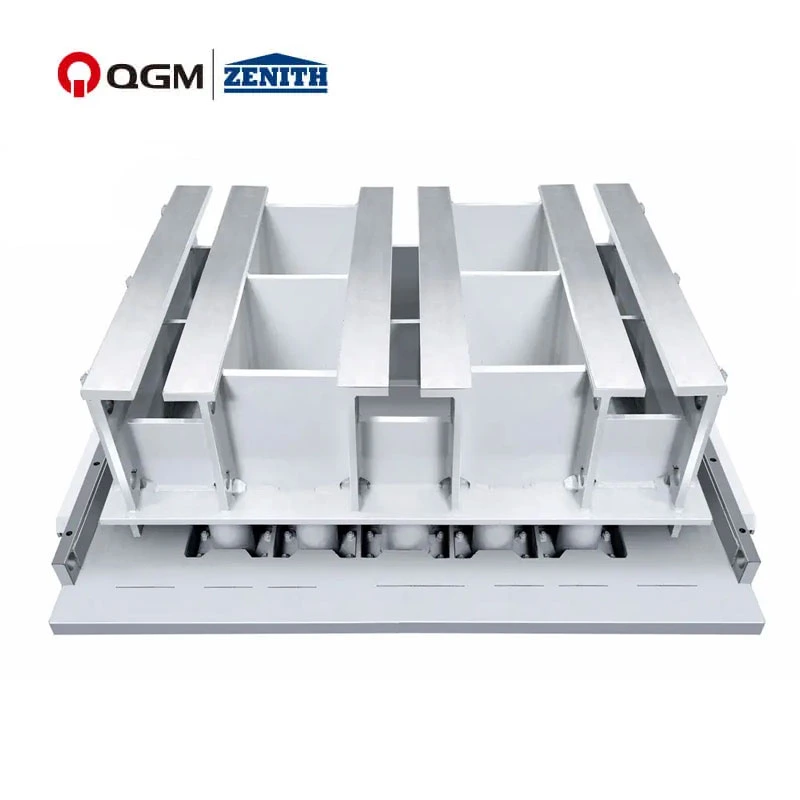

(3) Le dispositif de serrage pneumatique du moule permet un changement de moule facile. Le moule est positionné sans autres fixations - par ex. boulons - sur le support de moule. Il est fixé par les leviers de serrage à commande pneumatique. Des résultats de vibration optimaux et une durée de vie du moule plus longue sont obtenus grâce aux ajustements individuels de la pré-vibration et de la vibration principale. Le dispositif de serrage de moules peut désormais être adapté aux systèmes de fixation de moules d'autres fabricants de machines et de moules.

(4) Une nouvelle traverse a été développée pour la machine ZENITH 1500-2 qui permet de retirer les colonnes individuellement par le côté. Cette nouvelle fonctionnalité permet de gagner beaucoup de temps lors des travaux de maintenance et l'échange peut être effectué de manière beaucoup plus sûre et avec moins d'effort. Toute la géométrie de cet ensemble y compris les colonnes est identique à la précédente machine ZENITH 1500. Il est possible de moderniser cette nouvelle traverse sur des machines existantes.

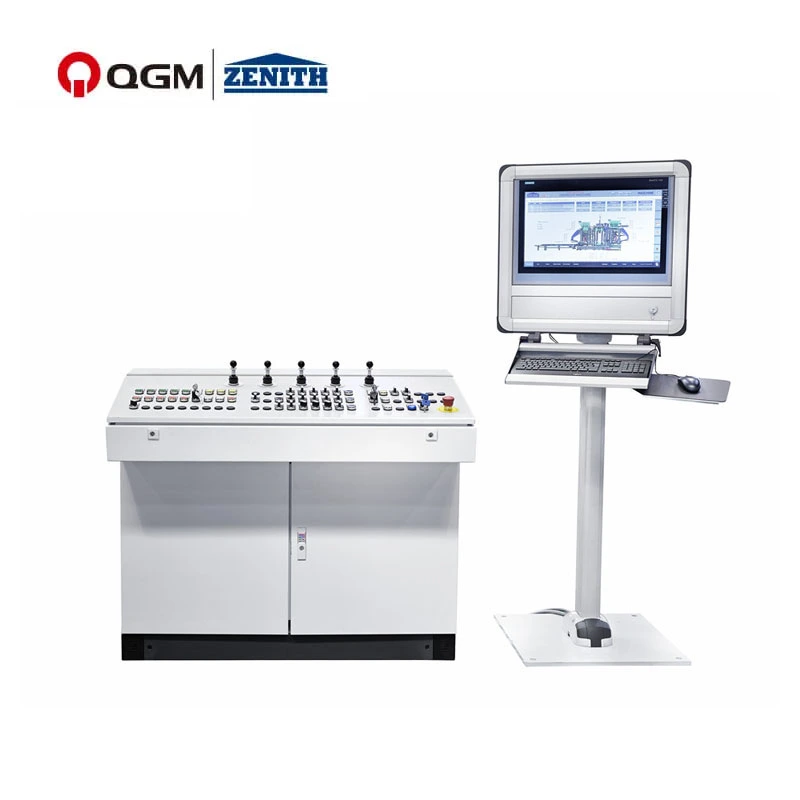

(5) Le concept de visualisation explicite et intuitif garantit un apprentissage facile du fonctionnement de la machine. Une nouvelle conception de diagnostic aide les opérateurs à choisir les meilleurs réglages. Un dépannage fastidieux n'est plus nécessaire et les temps d'arrêt de production sont réduits au minimum. En utilisant la dernière technologie de base de données, toutes les informations peuvent être enregistrées, évaluées et stockées. Ces données sont disponibles partout grâce à la mise en réseau complète de l'installation.


Données techniques

La configuration de base de la machine de fabrication de blocs uniques Zenith 1500
Taille maximale du tableau 1 400 mm x 1 200 mm x 14 mm
Zone de moulage D'après le plan d'implantation du moule
Taille du produit 50mm - 500mm
Paramètres techniques de la voiture automatique
Max. capacité de charge 15 kg
Max. capacité de charge par rack d'insertion Comme conception
Capacité de charge maximale toutes les deux couches de support d'insertion Comme conception
Largeur intérieure du support 1 060 mm
Couches de rack d'insertion Conçu comme le schéma
Distance du rack d'insertion Comme conception
Puissance motrice de la voiture mère BIEN 11KW
Hauteur du produit
Max. hauteur 500mm
Min. hauteur 30mm
Hauteur d'empilage
Max. Hauteur d'empilage (y compris la palette) 1 800 mm
Max. Zone de production (sous la production de taille standard) 1 350*1 050 mm
Taille de palette (standard) 1 400*1 100 mm
Épaisseur de la plaque d'acier 14mm
Volume du silo de matériaux de base
Hors silo pigments 1 500L
Hauteur de la machine
Appareil hors pigments 35T
Convoyeur de palettes 1.6T
Dispositif hydraulique 3.2T
Taille de la machine
Max. longueur totale 8 250 mm
Max. hauteur totale 4 650 mm
Max. largeur totale 3 150 mm
Paramètres techniques de la machine/consommation d'énergie
Système vibrant Système de servo-vibrations
Table vibrante Maximum : 175 KN, 60 HZ
Vibrations supérieures Maximum : 32 KN

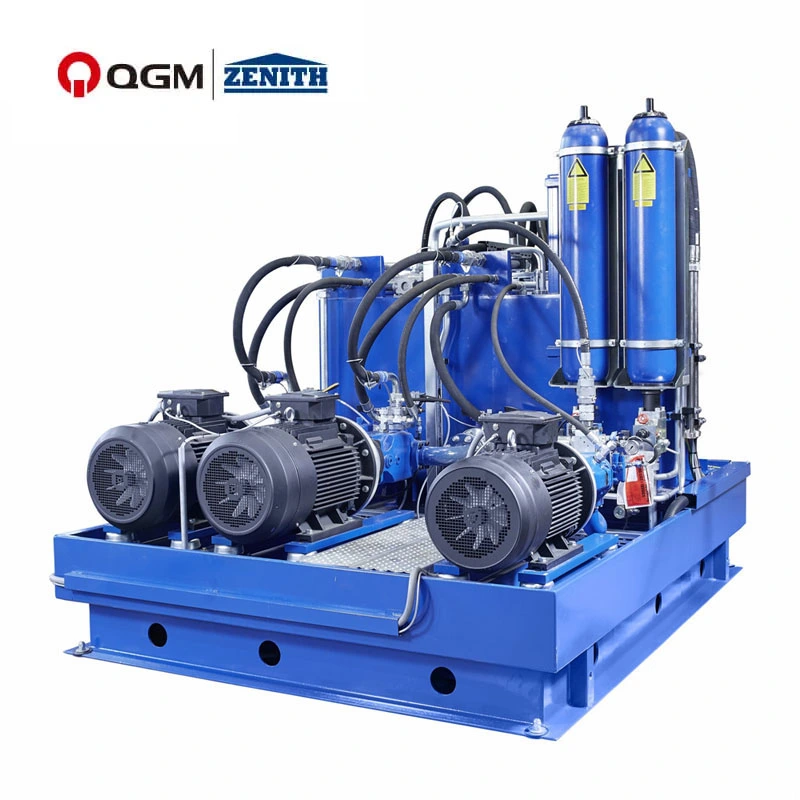

Pression hydraulique
Débit total 540L/minute
Pression de service 180 bar
Max. pouvoir 140 kilowatts

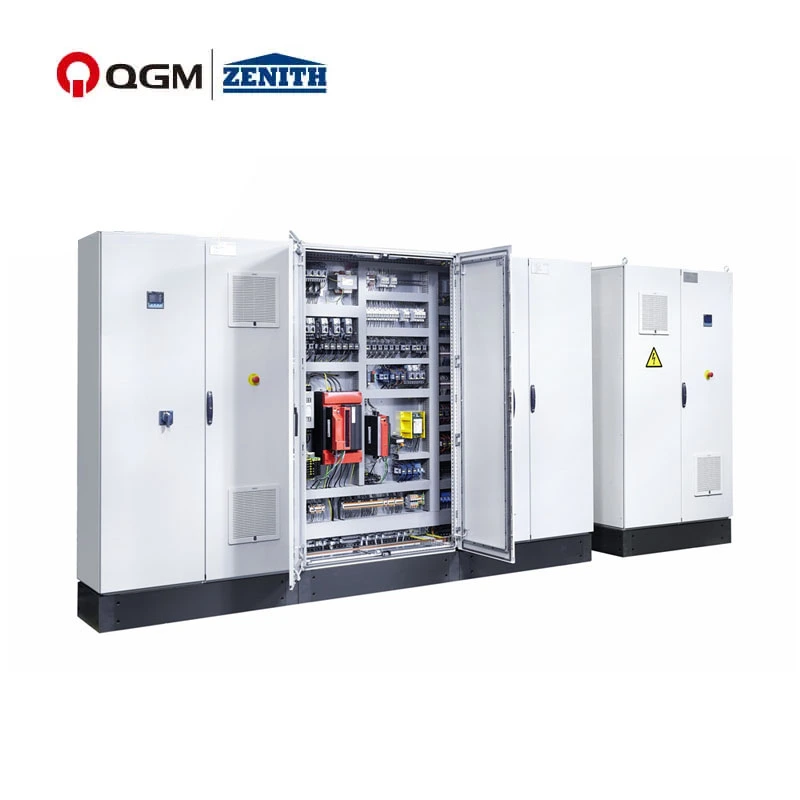

Système de contrôle Siemens S7-1500, console à écran tactile


Capacité de production

Type de bloc Dimension (mm) Photos Quantité/Cycle Temps de cycle Capacité de production (Par 8h)
Bloc creux 400*200*200 15 15s 28 800 pièces
Pavé rectangulaire 200*100*60 60 14s 2 419 m2
Pavé rectangulaire (sans facemix) 200*100*60 60 11s 3 110 m2
Curstone 150*1000*300 6 20s 8 640 pièces
